SPS601B

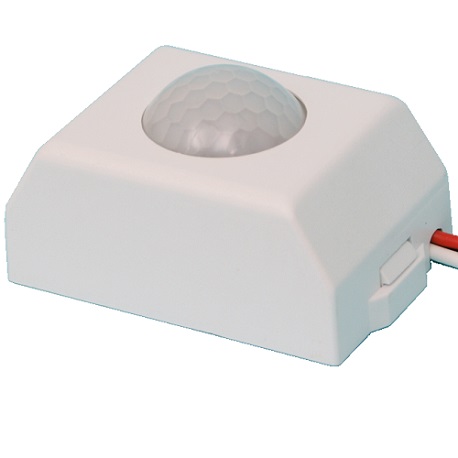

Sensor de Presença Sobrepor - Teto – Modelo SPS601B
O Sensor de Presença Sobrepor SPS601B da Usiluz é a solução de sobrepor compacta e de alta potência para tetos e paredes. Equipado com relé interno de 15A (1.200W / 500VA), lente Fresnel de 30mm com captadores hexagonais e dupla saída para fiação (lateral e inferior), proporciona alcance de 8 a 12 metros com cobertura panorâmica de 360°.
APLICAÇÕES RECOMENDADAS:
- Garagens cobertas, estacionamentos de condomínios, subsolos e rampas.
- Escadarias, halls de edifícios, corredores residenciais e comerciais.
- Galpões industriais, depósitos e áreas técnicas de manutenção.
- Superfícies de laje maciça ou alvenaria onde não há forro rebaixado.
DIFERENCIAIS E CONSTRUÇÃO:
- Relé Interno de 15A: Suporta cargas pesadas de iluminação de até 1.200W sem necessidade de contator para pequenos circuitos.
- Dupla Saída para Fiação: Entradas preparadas para eletrodutos ou canaletas aparentes (lateral e inferior).
- Lente Fresnel de 30mm com 55 setores hexagonais para captação homogênea em 360°.
- Gabinete compacto em ABS de alta resistência com estabilização UV.
CARACTERÍSTICAS PRINCIPAIS:
- Regulagem de Tempo: Modo Teste (10 seg) e 1 minuto via jumper
- Sensor óptico fototransistor de silício
- Sistema elétrico de 3 fios (Fase, Neutro e Comum/Carga)
- Opção para uso com articulador de fixação
- Fusível de segurança de 6A integrado na placa
ESPECIFICAÇÕES TÉCNICAS (FICHA TÉCNICA):
| Característica | Especificação Técnica |
|---|---|
| Tensão de Operação: | Bivolt Automático (90 a 240 Vca / 50-60 Hz) |
| Potência (carga máxima): | 1.200W / 500VA (Relé interno de 15A) |
| Ângulo e Cobertura: | 360° horizontal x 150° vertical / Alcance de até 8 a 12 metros |
| Consumo de Energia: | < 0,3 W em 220V |
| Durabilidade Elétrica: | 100.000 operações liga/desliga |
| Grau de Proteção: | IP-30 |
| Material do Invólucro: | Plástico ABS virgem com proteção UV |
| Dimensões: | L=44mm x A=29mm x P=65mm |
| Faixa de Temperatura: | -20°C à +70°C |
| Fusível: | 6A interno |
| Normas Técnicas: | ABNT / NEMA / ANSI |
| Garantia de Fábrica: | 2 anos |
ORIENTAÇÕES DE INSTALAÇÃO:
- Fixar sobreposto no teto a uma altura recomendada entre 2,00m e 9,00m do piso.
- Pode ser instalado diretamente sobreposto no teto ou na parede.
- Ligar a fiação: Preto (Fase), Branco (Neutro) e Vermelho (Retorno da lâmpada). Permite ligação em paralelo.
- Para cargas acima de 1.200W, utilizar contator auxiliar.
