SPS701B

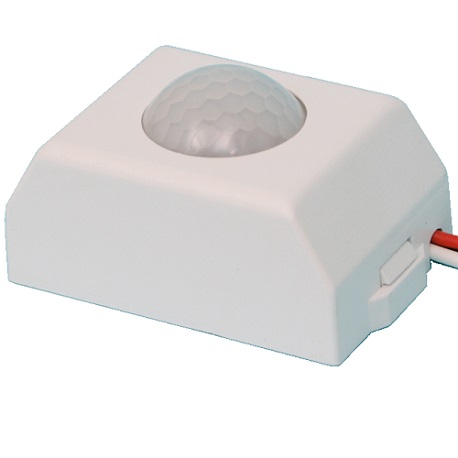

Sensor de Presença Sobrepor - Teto – Modelo SPS701B
O Sensor de Presença Sobrepor SPS701B da Usiluz é o padrão de excelência para condomínios residenciais e comerciais. Apresenta 4 opções de temporização por jumpers (Teste, 1, 4 e 8 minutos), fotocélula dia/noite, relé interno de 15A e dupla saída de cabos, entregando máxima durabilidade para uso contínuo em áreas de grande circulação com alcance de até 9 a 12 metros.
APLICAÇÕES RECOMENDADAS:
- Condomínios residenciais, comerciais, prédios empresariais e hospitais.
- Corredores de andares, halls de entrada e caixas de escada de emergência.
- Estacionamentos cobertos, subsolos, áreas técnicas e depósitos.
- Locais com tráfego ininterrupto de pessoas que demandam robustez extrema.
DIFERENCIAIS E CONSTRUÇÃO:
- Projetado para Condomínios: Desenvolvido para suportar milhares de ciclos diários ininterruptos de acionamento.
- 4 Níveis de Temporização por Jumper: Teste (10s), 1 min, 4 min e 8 min.
- Relé de 15A de Alto Desempenho: Conecta grandes conjuntos de luminárias com total segurança.
- Lente Fresnel de 30mm com 55 setores hexagonais e abertura vertical de 150°.
CARACTERÍSTICAS PRINCIPAIS:
- Regulagem de Tempo por Jumpers: Teste (10 seg), 1, 4 e 8 minutos
- Regulagem de Fotocélula: Jumper interno (Dia/Noite ou Somente Noite)
- Dupla saída para fiação: Lateral para canaleta e traseira para caixa de passagem
- Fusível de segurança de 6A na placa de circuito impresso
- Suporta fixação direta no teto/parede ou com articulador opcional
ESPECIFICAÇÕES TÉCNICAS (FICHA TÉCNICA):
| Característica | Especificação Técnica |
|---|---|
| Tensão de Operação: | Bivolt Automático (90 a 240 Vca / 50-60 Hz) |
| Potência (carga máxima): | 1.200W / 500VA (Relé 15A) |
| Ângulo e Cobertura: | 360° horizontal x 150° vertical / Alcance de até 9 a 12 metros |
| Consumo de Energia: | < 0,3 W em 220V |
| Durabilidade Elétrica: | 100.000 operações liga/desliga |
| Grau de Proteção: | IP-30 |
| Material do Invólucro: | Plástico ABS virgem estabilizado aos raios UV |
| Dimensões: | L=44mm x A=29mm x P=65mm |
| Faixa de Temperatura: | -20°C à +70°C |
| Fusível: | 6A interno |
| Normas Técnicas: | ABNT / NEMA / ANSI |
| Garantia de Fábrica: | 2 anos |
ORIENTAÇÕES DE INSTALAÇÃO:
- Instalar no teto a uma altura recomendada entre 2,00m e 9,00m em relação ao piso.
- Para funcionamento 24h (dia e noite), mantenha o jumper de fotocélula conectado; para somente à noite, retire o jumper.
- Conecte Preto (Fase), Branco (Neutro) e Vermelho (Retorno da lâmpada). Permite ligação em paralelo.
- Caso utilize articulador, posicione-o na base traseira do sensor para ajuste direcional.
