SPT801B

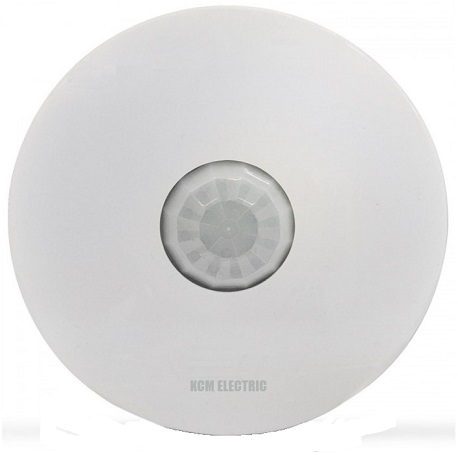

Sensor de Presença de Teto Microcontrolado – Modelo SPT801B
O Sensor de Presença de Teto Microcontrolado SPT801B da Usiluz oferece cobertura panorâmica omnidirecional de 360° com alcance de até 8 metros de diâmetro. Projetado para instalação sobreposta no teto ou laje, integra circuito microcontrolado digital com Inrush Control Technology, chaveando no ponto zero da rede para prolongar a vida útil das lâmpadas e proporcionar até 80% de economia de energia.
APLICAÇÕES RECOMENDADAS:
- Halls de entrada, saguões de elevadores e recepções.
- Corredores centrais e circulação em condomínios residenciais e prédios comerciais.
- Salas de reunião, escritórios corporativos e banheiros coletivos.
- Garagens cobertas, subsolos e depósitos com instalação no teto.
DIFERENCIAIS E CONSTRUÇÃO:
- Cobertura 360° Panorâmica: Lente hemisférica de alta sensibilidade para captação total do ambiente.
- Inrush Control Technology: Sistema de comutação em zero volts para máxima proteção e durabilidade das lâmpadas.
- Sistema Digital Microcontrolado: Processamento inteligente de sinal para eliminar falsos disparos.
- Carcaça em Plástico ABS virgem com aditivos UV anti-amarelamento.
CARACTERÍSTICAS PRINCIPAIS:
- 7 Níveis de Temporização: 1, 2, 4, 8, 10, 15 e 20 minutos
- Recontagem de tempo automática a partir da última detecção de movimento
- Fotocélula integrada com ajuste para operação Dia/Noite ou Somente Noite
- Instalação no teto a alturas de 2,0 a 8,0 metros
- LED indicador para facilitar os testes de calibração
- Acompanha parafusos, buchas e fusível de proteção
ESPECIFICAÇÕES TÉCNICAS (FICHA TÉCNICA):
| Característica | Especificação Técnica |
|---|---|
| Tensão de Operação: | Bivolt Automático (90 a 240 Vca / 50-60 Hz) |
| Potência (carga máxima): | 10A máx. / 1.200W (127V/220V) para qualquer tipo de lâmpada |
| Ângulo e Cobertura: | Cobertura 360° horizontal x 110° vertical / Alcance de até 8 metros |
| Consumo de Energia: | < 0,6 W em 220V |
| Durabilidade Elétrica: | 100.000 operações liga/desliga |
| Grau de Proteção: | IP-30 |
| Material do Invólucro: | Plástico ABS estabilizado contra raios UV |
| Dimensões: | Diâmetro D=120mm x Altura h=55mm |
| Faixa de Temperatura: | -20°C à +70°C |
| Fusível: | 6A interno |
| Normas Técnicas: | ABNT / NEMA / ANSI |
| Garantia de Fábrica: | 2 anos |
ORIENTAÇÕES DE INSTALAÇÃO:
- Instalar no centro do teto a uma altura recomendada entre 2,00m e 8,00m do piso.
- Evite posicionar o sensor voltado diretamente para aparelhos de ar-condicionado ou saídas de ventilação intensa.
- Conectar a fiação: Fase (Preto), Neutro (Branco) e Retorno/Carga (Vermelho).
- Ajustar os jumpers internos para a temporização e modo de fotocélula desejados.
