SPT601B

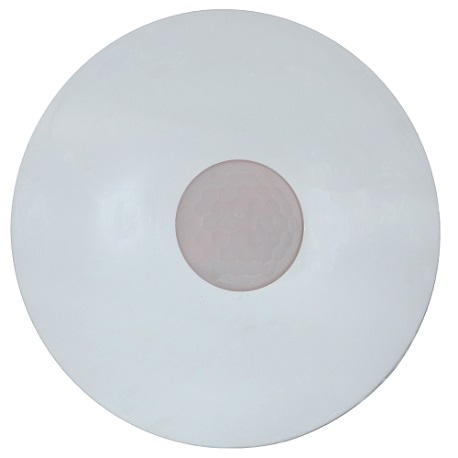

Sensor de Presença de Embutir (Teto) – Modelo SPT601B
O Sensor de Presença de Embutir Teto SPT601B da Usiluz combina regulagem analógica contínua de tempo via potenciômetro trimpot (de 1 a 20 minutos) e sistema protetor da lâmpada com fechamento no zero da senóide elétrica. Projetado para instalação embutida em forros com cobertura total de 360° e alcance de até 12 metros.
APLICAÇÕES RECOMENDADAS:
- Forros de gesso, madeira e modulares em condomínios, residências e salas comerciais.
- Luminárias de embutir, vitrines, escadarias, corredores e garagens.
- Salas corporativas e ambientes que necessitam de ajuste fino de tempo via trimpot.
DIFERENCIAIS E CONSTRUÇÃO:
- Regulagem Linear Contínua por Trimpot: Ajuste de tempo de 1 a 20 minutos com precisão absoluta.
- Sistema Protetor da Lâmpada Exclusivo: Comutação no cruzamento por zero volts da senóide, protegendo lâmpadas fluorescentes e LED.
- Lente Fresnel de 30mm com 55 setores ópticos de alta sensibilidade.
- Contatos em AgSnO2 de alta durabilidade contra centelhamento.
CARACTERÍSTICAS PRINCIPAIS:
- Tempo: Modo Teste, 1, 2, 4, 8, 10, 15 e 20 minutos (ajuste fino por trimpot)
- Regulagem de Fotocélula por Jumper (Dia/Noite ou Somente Noite)
- Fototransistor de silício de alta precisão
- Molas de fixação tipo Spot em aço flexível
- Fusível interno de 5A para proteção do circuito
ESPECIFICAÇÕES TÉCNICAS (FICHA TÉCNICA):
| Característica | Especificação Técnica |
|---|---|
| Tensão de Operação: | Bivolt Automático (100 a 240 Vca / 50-60 Hz) |
| Potência (carga máxima): | Incandescente: 400W (127V) / 800W (230V) | Fluorescente/LED: 150W (127V) / 300W (230V) |
| Ângulo e Cobertura: | 360° com abertura de 150° / Alcance de até 12 metros |
| Consumo de Energia: | < 0,3 W em 220V (32mA) |
| Durabilidade Elétrica: | 100.000 operações liga/desliga |
| Grau de Proteção: | IP-30 |
| Material do Invólucro: | Plástico ABS anti-chama estabilizado aos raios UV |
| Dimensões: | Diâmetro D=117mm x Altura h=33mm (Caixa interna: 47 x 74mm) |
| Faixa de Temperatura: | -20°C à +70°C |
| Fusível: | 5A integrado |
| Normas Técnicas: | ABNT / NEMA / ANSI |
| Garantia de Fábrica: | 2 anos |
ORIENTAÇÕES DE INSTALAÇÃO:
- Instalar no teto a uma altura recomendada entre 2,0 e 6,0 metros do piso.
- Fazer o recorte no forro para encaixe da caixa interna (47 x 74mm).
- Ligar Preto no Fase, Branco no Neutro e Vermelho na Lâmpada (Carga). Permite esquema elétrico comum ou em paralelo.
- Ajustar o trimpot de tempo na posição desejada antes do encaixe final.
