SPT701B

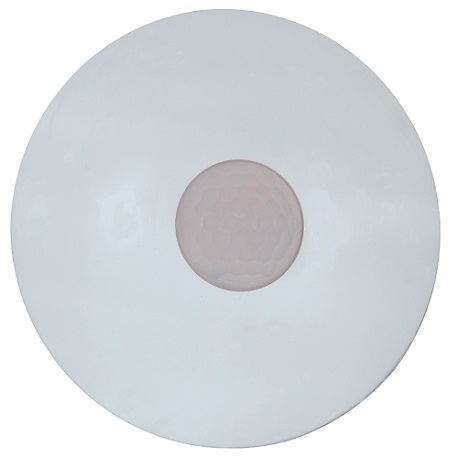

Sensor de Presença de Embutir Teto 360° – Modelo SPT701B
O Sensor de Presença de Embutir Teto 360° SPT701B da Usiluz é a solução perfeita para quem busca acabamento discreto e elegante em forros de gesso, madeira, PVC ou modulares. Dotado de molas de fixação tipo spot e lente Fresnel de 30mm com 55 setores ópticos, proporciona abertura angular de 150° e alcance de 9 a 12 metros, acionando qualquer tipo de lâmpada com total segurança.
APLICAÇÕES RECOMENDADAS:
- Forros de gesso, sancas e drywall em residências, coberturas e apartamentos.
- Corredores, halls de elevadores e escadarias com forro rebaixado.
- Vitrines de lojas, consultórios, hotéis, spas e salas de reuniões.
- Banheiros residenciais e comerciais, garagens e ambientes que prezam por estética embutida.
DIFERENCIAIS E CONSTRUÇÃO:
- Acabamento Embutido de Alto Padrão: Fica embutido no forro como uma luminária spot, com moldura discreta.
- Molas de Fixação em Aço Flexível: Fixação firme, sem risco de trincar ou danificar o gesso.
- Fototransistor de Silício: Medição óptica de luz ambiente de altíssima precisão e durabilidade.
- Relé Robusto de 10A / 1.200W com contatos em AgSnO2 resistentes a sobrecargas.
CARACTERÍSTICAS PRINCIPAIS:
- Temporização por Jumper: Modo Teste (10 seg), 1, 4 e 8 minutos
- Fotocélula integrada configurável (Noite/Dia ou Somente Noite)
- Lente Fresnel de 30mm com 55 setores ópticos e abertura de 150°
- LED indicador vermelho de detecção para teste e ajuste rápido
- Molas de aço flexível tipo Spot para montagem simplificada
- Sistema de 3 fios: Fase (Preto), Neutro (Branco) e Carga (Vermelho)
- Fusível interno de proteção de 6A
ESPECIFICAÇÕES TÉCNICAS (FICHA TÉCNICA):
| Característica | Especificação Técnica |
|---|---|
| Tensão de Operação: | Bivolt Automático (100 a 240 Vca / 50-60 Hz) |
| Potência (carga máxima): | 1.200W / 500VA (qualquer tipo de lâmpada: LED, eletrônica ou incandescente) |
| Ângulo e Cobertura: | 360° horizontal / Abertura de 150° / Alcance de 9 a 12 metros |
| Consumo de Energia: | < 0,3 W em 220V (32mA) |
| Durabilidade Elétrica: | 100.000 operações liga/desliga |
| Grau de Proteção: | IP-30 |
| Material do Invólucro: | Plástico ABS anti-chama estabilizado aos raios UV |
| Material dos Contatos: | Liga especial AgSnO2 |
| Dimensões: | Diâmetro externo D=117mm x Altura h=33mm (furação 4x2 / spot) |
| Faixa de Temperatura: | -20°C à +70°C |
| Fusível: | 6A interno |
| Normas Técnicas: | ABNT / NEMA / ANSI |
| Garantia de Fábrica: | 2 anos |
ORIENTAÇÕES DE INSTALAÇÃO:
- Efetue o corte circular no forro (furação padrão para embutir spot).
- Posicione o jumper de tempo em Teste (10s) para conferir a abrangência da detecção.
- Conecte a fiação: Preto (Fase), Branco (Neutro/Comum) e Vermelho (Retorno da lâmpada). Permite ligação em paralelo.
- Recue as molas de aço para cima e insira o conjunto no recorte até travar suavemente no forro.
