SPF801B

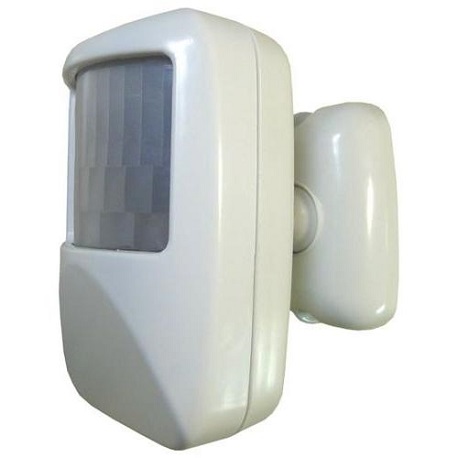

Sensor de Presença Frontal Microcontrolado – Modelo SPF801B
O Sensor de Presença Frontal Microcontrolado SPF801B da Usiluz tem a função de acender a iluminação automaticamente quando houver movimentação no ambiente (detectando fontes de calor como pessoas, carros e animais grandes), economizando energia em até 80% e desligando a carga com tempo programado após o último movimento detectado. Conta com o exclusivo sistema Inrush Control Technology, comutando o relé em exatos zero volts da senóide da rede elétrica, aumentando a vida útil da lâmpada e do sensor em até 5 vezes.
APLICAÇÕES RECOMENDADAS:
- Garagens cobertas, estacionamentos e acessos de condomínios e residências.
- Corredores, halls de entrada, escadarias e recepções de edifícios.
- Áreas industriais, galpões, depósitos e áreas comerciais de fluxo moderado a alto.
- Ambientes que necessitam de máxima economia com desligamento automático programado.
DIFERENCIAIS E CONSTRUÇÃO:
- Sistema Digital Microcontrolado: Máxima exatidão nos disparos e eliminação de falsos acionamentos.
- Inrush Control Technology: Fechamento em zero volts da corrente elétrica, eliminando o pico de partida (inrush current) em lâmpadas LED e fluorescentes.
- Proteção Ativa contra Picos: Varistor de entrada para proteção integrada contra surtos da rede elétrica.
- Articulador de 180°: Permite direcionamento e posicionamento angular perfeito para a área a ser coberta.
- Lente Fresnel de Alta Sensibilidade: Ângulo de 110° com múltiplos setores para excelente alcance frontal e perpendicular.
CARACTERÍSTICAS PRINCIPAIS:
- 8 Níveis de Temporização: Teste (5 seg), 1, 2, 4, 8, 10, 15 e 20 minutos
- Recontagem de tempo automática a partir do último movimento detectado
- Regulagem de sensibilidade de disparo ajustável
- Regulagem de luminosidade da fotocélula integrada (Dia/Noite ou Somente Noite)
- LED indicador de funcionamento (configurável via jumper: ligado ou desligado)
- Articulador para posicionamento multi-angular com giro de 180°
- Fusível de proteção de 6A removível diretamente na placa
ESPECIFICAÇÕES TÉCNICAS (FICHA TÉCNICA):
| Característica | Especificação Técnica |
|---|---|
| Tensão de Operação: | Bivolt Automático (100 a 240 Vca / 50-60 Hz) |
| Potência (carga máxima): | Incandescente: 400W (127V) / 800W (230V) | Fluorescente/LED: 150W (127V) / 300W (230V) | Relé 10A (até 1.200W) |
| Ângulo e Alcance: | 110° de abertura / Alcance de até 12 metros |
| Consumo de Energia: | < 0,3 W em 220V |
| Durabilidade Elétrica: | 100.000 operações liga/desliga |
| Grau de Proteção: | IP-30 |
| Material do Invólucro: | Plástico ABS virgem estabilizado aos raios UV |
| Dimensões: | L=57mm x A=96mm x P=43mm (Com articulador: P=88mm) |
| Faixa de Temperatura: | -20°C à +70°C |
| Proteção e Fusível: | Fusível 6A removível na placa + proteção contra surtos |
| Normas Técnicas: | Em conformidade com ABNT / NEMA / ANSI |
| Garantia de Fábrica: | 2 anos contra defeitos de fabricação |
ORIENTAÇÕES DE INSTALAÇÃO:
- Instale na parede a uma altura aproximada de 1,00 a 3,00 metros em relação ao piso.
- Direcione o sensor para a área de maior circulação, priorizando o deslocamento perpendicular aos feixes.
- O sensor infravermelho PIR compara a temperatura ao cruzar os feixes; o alcance perpendicular é maior que o frontal.
- Conecte os fios: Preto (Fase), Branco (Neutro) e Vermelho (Carga / Retorno da Lâmpada).
- Inicie a calibração com o tempo na posição Teste (5 segundos) para validar a área de cobertura.
