SPF701B

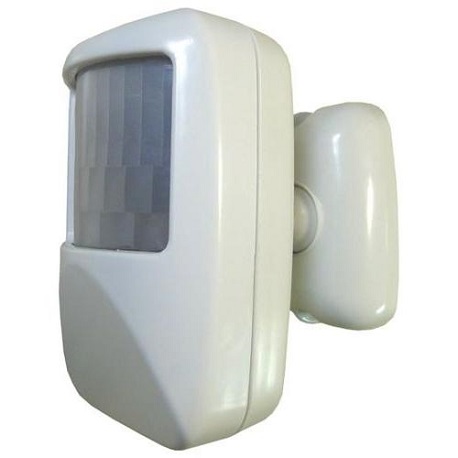

Sensor de Presença Frontal - 5 Regulagens – Modelo SPF701B
O Sensor de Presença Frontal SPF701B da Usiluz oferece 5 regulagens independentes para controle sob medida da iluminação. Com alcance de até 12 metros e articulador de 180°, permite ajustar tempo, fotocélula dia/noite, luminosidade ambiente, sensibilidade e LED indicador, garantindo máxima eficiência energética e conforto em qualquer instalação.
APLICAÇÕES RECOMENDADAS:
- Fachadas, entradas de pedestres e garagens residenciais e comerciais.
- Corredores, halls sociais e escadarias em edifícios e condomínios.
- Vitrines, depósitos, escritórios e salas de circulação.
- Ambientes que requerem ajuste milimétrico de sensibilidade e luminosidade ambiente.
DIFERENCIAIS E CONSTRUÇÃO:
- 5 Regulagens Independentes: Tempo, luz ambiente da fotocélula, modo dia/noite, sensibilidade ao disparo e chave liga/desliga de LED.
- Articulador de 180°: Fácil ajuste angular e posicionamento preciso para máxima cobertura.
- Contatos em liga nobre AgSnO2: Elevada resistência contra desgaste elétrico e colagem de contatos.
- Lente Fresnel de 14 setores ópticos para alta definição no rastreamento de movimento.
CARACTERÍSTICAS PRINCIPAIS:
- Regulagem 1: Temporização de 1, 4 e 8 minutos + modo teste
- Regulagem 2: Ajuste fino do nível de luz ambiente para disparo da fotocélula
- Regulagem 3: Chave de Fotocélula (Somente Noite ou Noite e Dia)
- Regulagem 4: Sensibilidade de disparo contra correntes de ar e pequenas vibrações
- Regulagem 5: Controle do LED indicador (ativado ou desativado)
- Articulador multi-direcional com rotação de 180°
- Fusível de 6A substituível diretamente na placa
ESPECIFICAÇÕES TÉCNICAS (FICHA TÉCNICA):
| Característica | Especificação Técnica |
|---|---|
| Tensão de Operação: | Bivolt Automático (100 a 240 Vca / 50-60 Hz) |
| Potência (carga máxima): | Incandescente: 400W (127V) / 800W (230V) | Fluorescente/LED: 150W (127V) / 300W (230V) |
| Ângulo e Alcance: | 110° de abertura / Alcance de até 12 metros |
| Consumo de Energia: | < 0,6 W em 220V |
| Durabilidade Elétrica: | 100.000 operações liga/desliga |
| Grau de Proteção: | IP-30 |
| Material do Invólucro: | Plástico ABS virgem estabilizado aos raios UV |
| Material dos Contatos: | AgSnO2 de alta condutividade |
| Dimensões: | L=57mm x A=96mm x P=88mm (com articulador) |
| Faixa de Temperatura: | -20°C à +70°C |
| Fusível: | 6A removível na placa |
| Normas Técnicas: | ABNT / NEMA / ANSI |
| Garantia de Fábrica: | 2 anos |
ORIENTAÇÕES DE INSTALAÇÃO:
- Fixar na parede a uma altura recomendada de 1,00 a 3,00 metros do chão.
- Direcionar o sensor para a zona de maior circulação, priorizando o corte perpendicular dos feixes de detecção.
- Conectar a fiação: Preto (Fase), Branco (Neutro) e Vermelho (Retorno/Carga para a lâmpada). Permite ligação em paralelo.
- Regule a luz ambiente para (+) caso a luminosidade da própria lâmpada acionada reflita no sensor.
